UBG系列高溫、UBY系列高壓、UBGY系列高溫高壓單色玻璃板液位計

工作轉速
工作壓力
≥0.25MPa
適用范圍
用于監測中、高壓鍋爐、壓力容器以及管道液位的一次直讀式儀表
主要特點
結構簡單，操作方便，使用安全，帶有保險鋼球以防意外。

產品介紹

概述

UBG系列、UBY系列、UBGY系列玻璃板液位計是用于監測中、高壓鍋爐、壓力容器以及管道液位的一次直讀式儀表。該產品結構簡單，操作方便，使用安全，帶有保險鋼球以防意外。此外，對于腐蝕介質采用優質云母片防止介質對玻璃板的侵蝕，以保證觀測效果和液位計的使用壽命。

結構原理

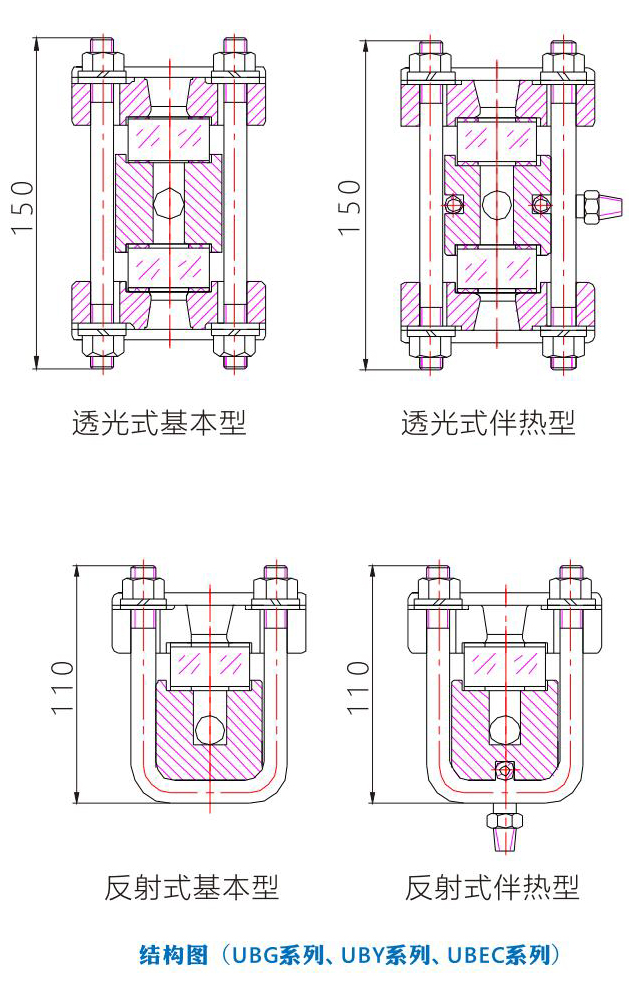

UBG系列、UBY系列、UBGY系列高溫高壓玻璃液位計由表體、上閥門、下閥門、排污閥(或排污法蘭)、放空閥(或放空堵頭)組成。上下端安裝法蘭與容器上對應法蘭相連構成連通器、透過玻璃板可直接觀察到容器內液位的實際高度，上、下閥門內均設有安全保護裝置，當玻璃板意外損壞時，保護鋼球在容器內壓的作用下自動密封，防止容器內液體繼續外泄。

定制吹灰器方案高溫高壓單色玻璃板液位計模型

產品優勢

全自動安全運行：

吹灰器物聯網+遠程控制+專家管理
系統熱效率＞100%：

波紋爐膽+螺紋煙管提高傳熱效率，
節能器和冷凝器降低排煙溫度
運維方便：

先進的控制系統可實現無人值守
環保節能:

采用低氮燃燒器及先進低氮燃燒技術，
NOx排放≤30mg/Nm3

產品參數

產品技術參數

安裝中心距：200mm～3500mm可視范圍：
有盲區系列：200mm～3260mm無盲區系列：200mm～3500mm
公稱壓力：≤11.0MPa;工作壓力：<5.0MPa工作溫度：<450℃
閥門自鎖壓力：≥0.25MPa
法蘭標準：HG20592—20635—2009,其它標準
和特殊要求需用戶注明。
材料：碳鋼、304SS、316SS(可按用戶要求材質生產)
伴熱蒸汽壓力：≤1.0MPa(可按用戶要求設計)伴熱接口：R1/2”螺紋(可按用戶要求設計)
顏色顯示：單色(介質本色)
玻璃材質：鋁硅玻璃

型號規格說明

U	物位儀表
B	玻璃板液位計代號
G Y	功能代號：G-高溫；Y-高壓；GY-高溫高壓
工R	功能代號：T-透光式；R-反射式
M	無盲區
W?	J-基本型；W?伴熱型(伴熱材質：304SS)
Y	帶云母片
I Ⅱ Ⅲ	接液材質：I-碳鋼；Ⅱ-不銹鋼；Ⅲ-特種鋼
附件說明：含排污和放空的型式及接口尺寸，伴熱接口尺寸和一些安裝附件和要求
